キーワード: Windows2000、pLaTeX2e、RedHat Linux 7.2(GNU Ghostscript 6.5)、Microsoft PowerPoint 2002
PowerPointで作成した図をepsファイルとして出力して、TeXに貼り付けたいと思っても、なかなかうまくいきません。
Windows98を利用していたときには問題なかったのが、プリンタのドライバの問題（？）らしく、Windows2000での環境では苦労させられます。
なんとなくうまくいく方法を以下に示します。
２００２年１１月１１日現在、Adobeのドライバは下のＵＲＬから、
http://www.adobe.com/support/downloads/main.html
Adobe Universal PostScript Windows Driver Installer 1.0.6 - Japanese 5/23/2002
をダウンロードしてインストールします。Adobeの日本語のサイトには、古いドライバしか置いていないので注意が必要です。古いドライバでは、日本語が文字化けするといった症状が発生します。上のドライバでは問題は発生しないようです。

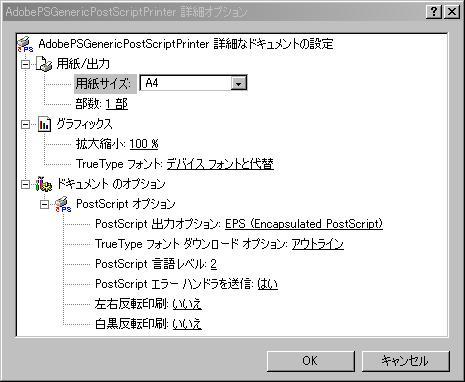

プリンタの詳細設定から、PostScript出力オプションはEPSを選択します。フォントはアウトラインの方がきれいに印刷されました。
生成されたepsファイルは、そのままでは利用できません。Linux上で eps2eps コマンドを利用して変換します。
epsファイル以外の形式でも試してみましたが、eps形式が最も安定しているようです。

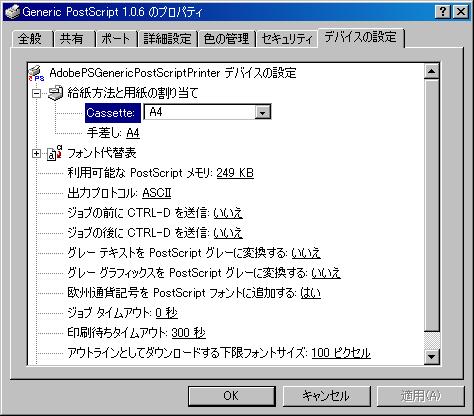

プリンタドライバのプロパティから、「ジョブの前にＣＴＲＬ−Ｄを送信」をいいえ、「ジョブの後にＣＴＲＬ−Ｄを送信」をいいえに設定します。これをやらないとはまります。
これでプリンタドライバの設定は終了です。

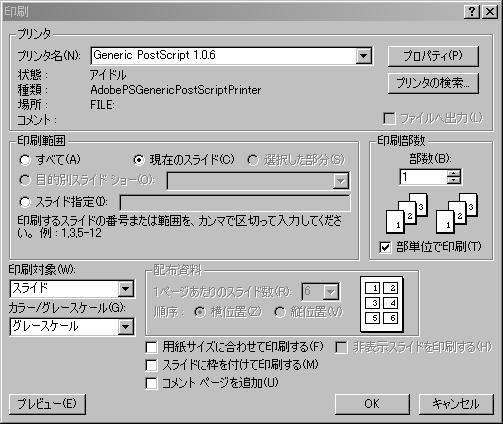

出力形式がepsファイルなので、印刷範囲は現在のスライド、あるいはスライド指定で１枚だけ印刷するようにします。
PowerPointが出力したepsファイルは、そのままではうまく読み込むことができません。
eps2eps inputfile.prn outputfile.eps
RedHat Linux 7.2 の環境で上のコマンドを用いることで、なぜか、ghostviewなどで表示できるきれいなepsファイルが生成されます。
その他のディストリビューションでは確認していません。
必要に応じて %%BoundingBox の値を書き換えます。（ほとんどの場合、余白の調整から書き換えが必要になるでしょう。）
できあがったepsファイルを pLaTeX2e に貼り付けます。
\epsfile{file=./figure/high.eps,width=72mm} といった感じで今まではepsファイルを挿入していたのですが、これだと余白が表示されてしまい、うまくいきませんでした。
次に示す様に、\includegraphics を利用するとうまく貼り付けることができるようです。
\documentclass[a4j]{jarticle}
\usepackage[dvips]{graphicx}
\begin{figure}[htbp]
\begin{center}
\includegraphics[width=12cm,angle=0,clip]{sample.eps}
\caption{Sample EPS file.}
\label{fig:sample}
\end{center}
\end{figure}
