XILINX FOUNDATION ISE 3.3i を用いたカウンタの実現

---

今度は、Digilab XLA5 を用いた順序回路の例を示します。

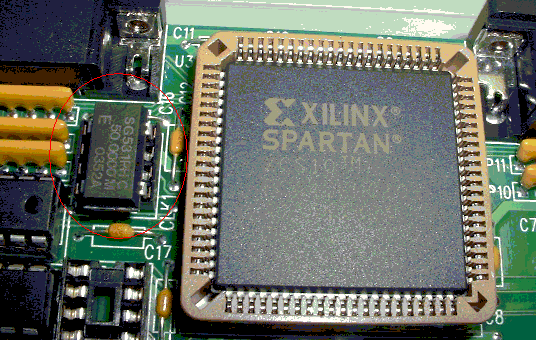

XLA5の基盤を見ると、50.0000M と書かれたICがソケットにささっています。どうやら 50MHzのクロックが１３番のピンに入っているようです。これを確認するために、50MHz のクロックによるカウンタを実装してみます。１秒間隔で増加する８ビットのカウンタの値を８つのLEDに出力します。

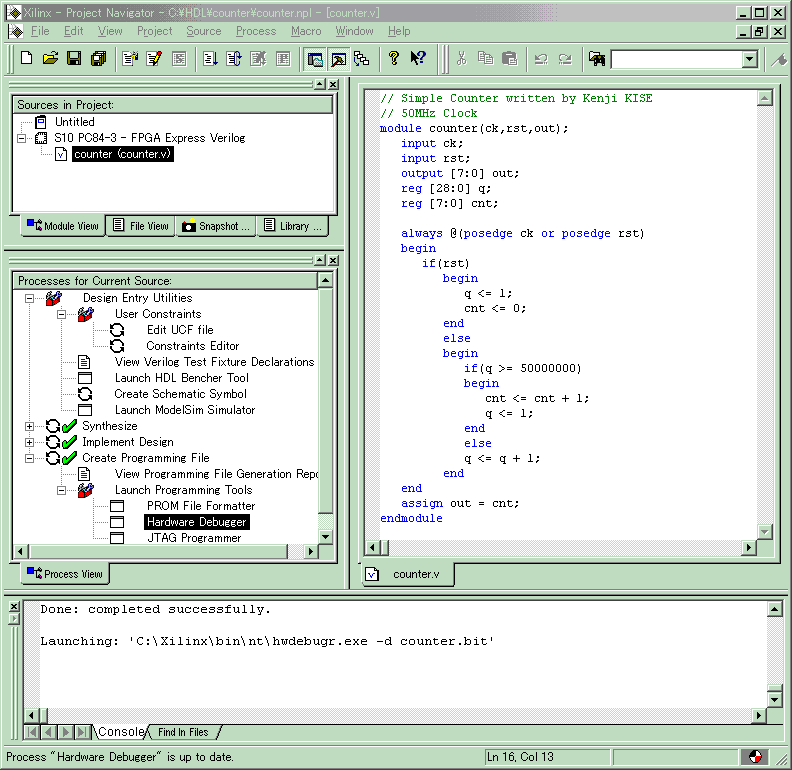

右上が Verilog のコードです。論理合成において Warning を抑えるために、リセットによりレジスタ類を初期化するようにします。
レジスタ q はくロック入力毎にインクリメントし、 50000000(50M) になったところで 1 でリセットします。これにより、q がリセットされる間隔は１秒になります。

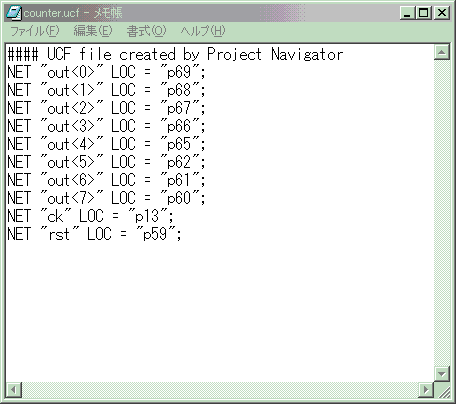

テキストエディタを用いてピン番号を設定する例です。 ８ビットの out を８つのLEDに割り当てます。

以上の回路を動作させ、LEDの表示が１秒毎に変化すれば、入力クロック 50MHz を確認できたことになります。
以上がシンプルな順序回路の実現例です。
